產品描述
CSCH系列過濾器頂部采用一體式鑄造結構，水平進出口，兩端內螺紋，端蓋可直接固定到管道上，更換濾芯只需要拆卸筒體，無需拆卸管道，實用更加便捷。衛生級過濾器筒體，精拋光制作，拋光精度Ra＜0.6μm，并可選電解拋光。過濾器可以適配222和平壓式接頭的濾芯，可以為客戶做多種濾芯的選擇，適用于各類化學品的精密過濾要求。
產品特點
-
上進上出，可直接連接在管道上，安裝方便
-
更換濾芯只需要拆卸筒體，無需拆卸管道，實用更加便捷
-
設計結構合理，底部裝有排液閥，更換濾芯時無殘液
-
筒體密封采用三段式卡箍，增強密封性，可承受更高的壓力
典型應用
產品保證
工作特性
| 連接方式 | 筒體連接 | 三段式卡箍 |
| 進出口 | 內螺紋3/4"，內螺紋1" | |
| 排液口 | 1/4"NPT | |
| 材 質 | 過濾器殼體 | 304, 316L |
| 卡箍 | 304 | |
| 密封材質 | 硅橡膠、氟橡膠、EPDM、聚四氟乙烯 | |
| 表面處理 | 拋光類型 | 機械拋光、電解拋光 |
| 拋光的精度 | 內壁0.4μm、外壁0.6μm | |
| 操作條件 | 工作壓力 | 0.6Mpa |
| 工作溫度 | 130℃ |

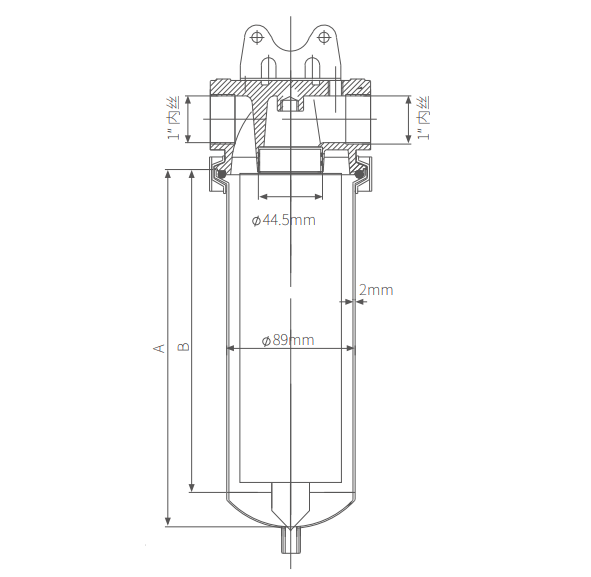

產品尺寸
| 長 度 | A | B |
| 10" | 300mm | 275mm |
| 20" | 550mm | 525mm |
| 30" | 800mm | 775mm |
| 40" | 1050mm | 1025mm |
訂購信息
| CSCH | 濾芯的數量 | 罐體材質 | 濾芯尺寸 | 濾芯接口 | 進出口形式 | 進出口尺寸 | 密封圈 | 表面處理 |
| 01=單芯 | S=304ss L=316L |
05=5" 10=10" 20=20" 30=30" |
0=DOE 3=222接口 |
S=螺紋 |
G3/4 G1 |
S=硅橡膠 F=氟橡膠 E=EPDM |
M=機械拋光 E=電解拋光 |
